机柜末端配电方案

数据中心机柜末端配电方案包括服务器机柜配电、网络机柜配电、PDU带电参数监控及机柜排配电等。

1.　服务器机柜配电
　　服务器机柜采用 0U安装直接出线式机柜供电单元：分A、B两路供电，A、B两路有明显标示区分；每路额定电流不小于 32A，直接出线式机柜供电单元垂直安装于机柜后门右侧（面向后门），如下图。 PDU自带接线盒可以与配电列头柜或柜 顶母排直连。

0U安装PDU

2.　网络机柜配电

　　网络机柜采用机架式PDU供电，每个网络柜配两个机架式PDU；每根PDU额定电流不小于 32A， PDU水平安装于机柜后部安装角轨上，如下图。PDU自带接线盒可以与配电列头柜或柜顶母排直连。

机架式安装 PDU

3.　PDU带电参数监控

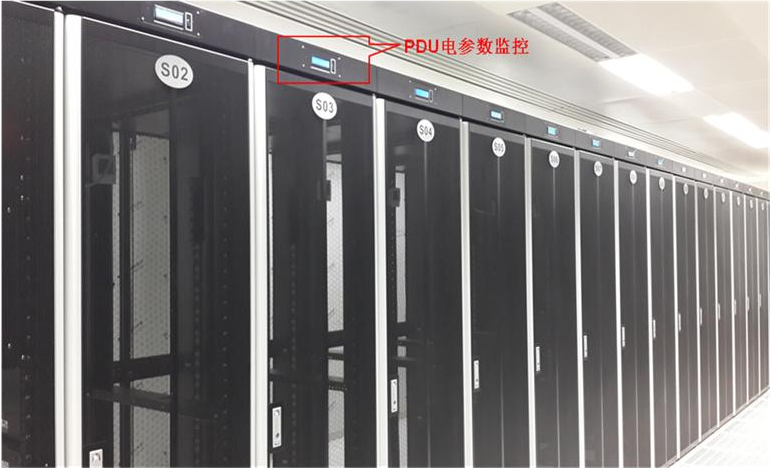

　　每台机柜需配备柜内监控模块（包括分支电流、电压及功率检测），含双 回路监控，本地数字显示， 超阀值报警（可选声光)，含485接口。标准LCD2002显示屏，置于机柜前门或后门上部（根据用户需求 定制），显示区域大小为：18mm×80mm，与机柜融为一体，如下图所示。

PDU电参数监控

4.机柜排配电

1)  机柜排配电采用母排代替传统的配电列头柜，母排置于机柜顶部，如下图1所示，节约了空间 ，机柜可直接从母线上就近取电，按照每机柜双路32A设计，做到三相双路；

2)  材料采用全铜（不推荐采用铝母排），由10根铜排组成，母排截面为：60 mm²，母排长度与机柜同宽；

3)  柜顶母排内部必须有可靠的绝缘材料和可靠的接地，安全可靠；要求电流承载能力大，为将来扩容预留容量；

4)  分支回路采用ABB 4P 32A开关，分A、B两路；

5)  每组冷通道配置1套母排主控制箱，若为单列机柜，则每列机柜配置1套母排主控制箱，如下图2所示。主控制箱配ABB智能仪表（带RS485输出），母排主开关采用ABB 160A三相3P 塑壳断路器。



图1：柜顶母排

图2：母排主控制箱（在S01号柜中占用20U高的空间）
