机房智能配电系统

数据中心机房智能配电系统为网络产品、服务器等重要设备提供电力分配、配电回路保护、计量、管理与计算机接地等服务，适用于电信、金融、政府及IT等IDC数据机房或工业企业等对于供电可靠性要求较高的不间断供电领域的重要用户。

数据中心机房智能配电系统具有如下的优势和特点：

1. 实时的安全管理功能，监控结合，真正实现无人值守。
        可对配电系统进行完全有效的监控，实施全面的电源管理，监控系统可随时监控并记录配电系统运行的实时状况（从输入到输出的所有回路的电量、电压、电流、开关状态、带载率、谐波含量等参数），可通过邮件、短信、电话等方式及时通知管理者，方便用户维护管理部门对机房内配电的运行状况了全面了解和掌握。

2. 控制要求：

■ 两路高压任意一路失电时，断路器动作，母联闭合，并向柴油发电机发出启动命令，两路高压都失电时立即投入柴油发电机供电；

■ 有一路变压器或一路电路出现故障时，非保障性切断，保护一级负荷和重要二级负荷；

■ 消防优先保护。

数据中心机房智能配电系统配电室基本配置：

■ 根据数据中心容量配置变压器台数，高压柜与低压柜的面数，所有低压柜进线到出线回路使用电力仪表进行监测；

■ 根据数据中心的规模与要求，对智能配电系统的要求会有所不同，但是从本质上来讲，全部都是通过多功能电力仪表采集终端数据，经通讯总线上传至上位机系统，经过专业的系统软件进行处理得以对智能建筑进行监视与控制；

■ 智能化供配电系统从结构来看可分为三层：现场I/O、通讯管理层和中心控制层。其中控制层是整个系统的控制核心，监测和控制供电系统的运行，同时也可用于人机对话的界面、数据处理和存储管理；现场I/O则用于现场设备状态信号和运行参数的采集，对现场设备进行控制操作；

■ 配电室中通常设置变压器、不间断电源EPS、直流屏、柴油发电机组、高/低压配电柜若干面。通常在配电柜上配置电力仪表进行终端数据采集。

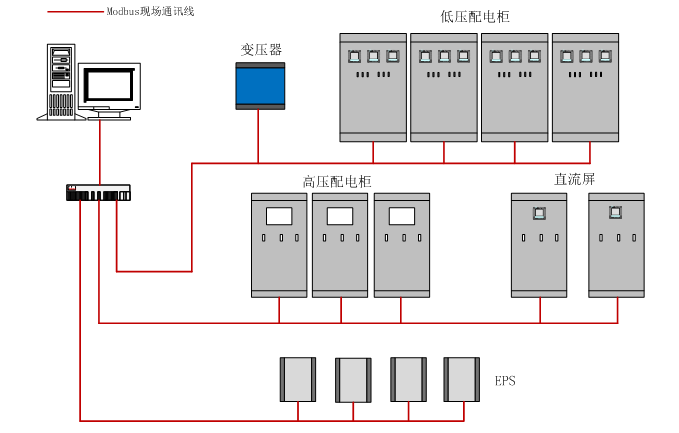

数据中心机房智能配电系统结构图
