钟点位置

额定工作电压为50V 以上的接插装置的钟点位置接地
保护触点位置

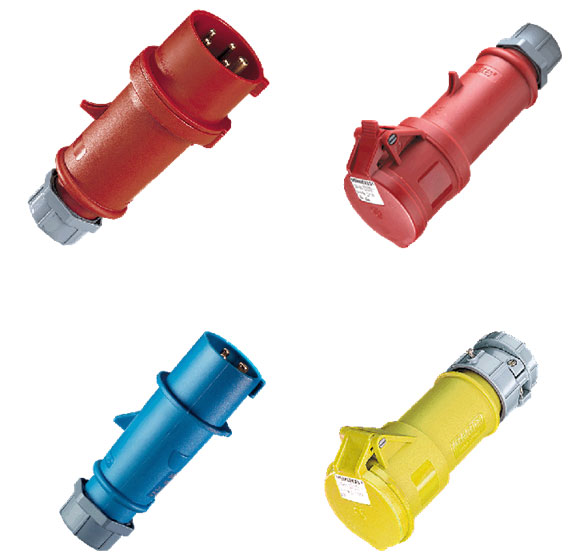

    如果插接装置的电压大于50 V，必须带接地保护触点。为防止误插，插头的鼻状凸起必须插入插座的键槽中，从而保证接地极的位置正确，并符合相应的电气标准。
    下表为依据EN60309-2:1999 标准的不同频率及电压的产品接地点位置分布图。为防止误插，地线的插针直径大于相线。用户不能随意更改接地点或其他与插槽或键槽相关的任何中性点的位置。不能将插头的内芯体装入插座或连接器中。EN 60309-2:1999， I 系列钟点位置（欧洲）不同的电压和频率具有不同的接地点位置。颜色标记对应相应的额定电压。


* 钟点位置未明确定义，特殊应用场合可随意使用。

EN 60309-2:1999 表 104 钟点位置



* 系列II 中的设备主要适用于美国和加拿大。
电流等级20A、30A、60A 和100A 适用于系列 II 设备。

1   接地点的位置用钟点数标出。
2   主要适用于船舶装置。
3   仅适用于冷藏集装箱（ISO 标准）。
短线（-）标识的位置不是标准化位置。

图示：插座前端视图
