低压配电柜

GCS型低压配电柜



主构架
1．主架构采用8MF型开口型钢，型钢侧面分别有模数为20mm和100mm的直径9.2mm的安装孔；
2．装置的各功能室相互隔离，其隔室分为功能单元室、母线室、电缆室，各室的作用相互独立；
3．水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，电缆隔室的设计使电缆上下进出均十分方便。
功能单元
　　抽屉层高的模数为160mm，单元回路额定电流400A及以下。


GCK型低压配电柜


主架构
1.  柜体基本结构是组合装配式结构，螺栓紧固连接，20mm为模数安装孔；
2.  装置的各个功能室相互隔离，母线在柜体上部，其隔离室分为功能单元室(柜前)、母线室（柜顶部）和电缆室(柜后)，也可靠墙安装，此时柜体右边加宽200mm作为电缆室。
功能单元
　　抽屉层高的模数为200mm。


MNS型低压配电柜



主架构
1. 柜体基本结构是由C型型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成；
2. 柜内分为三个隔离室，其隔室分为功能单元室(柜前左边)、母线室（柜后部）和电缆室(柜前右边)。由于水平母线隔室在后面，所以又可做成双面柜；
3. 为了减少开关柜排列宽带而设计的后出线，开关柜的主母线水平安装在开关柜的顶部，柜的后半部为电缆室，此时和GCK柜的母线样式差不多。

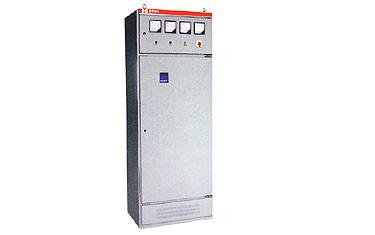

GGD型低压配电柜


主架构
1． 柜体采用8MF冷弯型钢局部焊接组装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性；
2.  面板及隔板采用进口冷轧薄板制成并采用酸洗磷化静电喷塑工艺防腐工艺，柜体颜色按用户指定要求；
3． 设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的；
4． 装有电器元件的仪表门用多股软铜钱与构架连接，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

以上四种柜型主要区别：
1.  GGD是固定式，GCS、GCK、MNS是抽屉柜，GCS和GCK、MNS柜抽屉推进机构不同；
2.  GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
以上四种柜型优缺点比较：
1.  抽出式柜（GCS、GCK、MNS）较省地方，维护方便，出线路多，但造价比较高；
2.  固定式柜（GGD）相对出线回路少，占地较大（如果地方小做不了固定柜的建议改做抽屉柜）。

智能一体化配电柜



智能一体化配电柜相对上述传统的配电柜做出了大的改进，是一次技术革新！

1.   该款产品针对当前机房配电容易发生单点故障的现状，集成当今最先进技术成果和硬软件设计于一身。致力于给机房配电的建设和管理带来全新的体验，主要应用于金融、电信、企业、政府等数据中心和机房，容量范围为30KVA-160KVA。整个配电系统采用标准的网络机柜兼模块化结构设计，搭配丰富的选配件，可以根据机房的实际需要，为客户量身定制个性化的高可靠性产品；
2.  智能配电柜实时监控各输出分路的电流，并可设定各输出分路电流异常的预告警值，如16A开关，设定报警值为14A，则负载超过14A就报警，可预先发现故障或人为操作隐患，避免过载时，开关切断电源，造成整个机柜设备断电。另外输出分路选用热插拔断路器，具备取电相位的调整能力，轻松实现3相不平衡的灵活调整，也可在不断电的情况下，在线增加输出分路，进行开关更换。
3.  产品还采用大屏幕液晶触摸屏，对电压、电流、频率、有用功率、无用功率、电能、谐波等电力品质做全方位的监控。用户对机房配电系统运行状况一目了然，以便于及早发现安全隐患，及早规避风险；
4.  除此之外，用户还可选择ATS、EPO、防雷、隔离变压器、UPS维护开关、市电输出分路等功能，确保机房配电系统的安全和稳定。

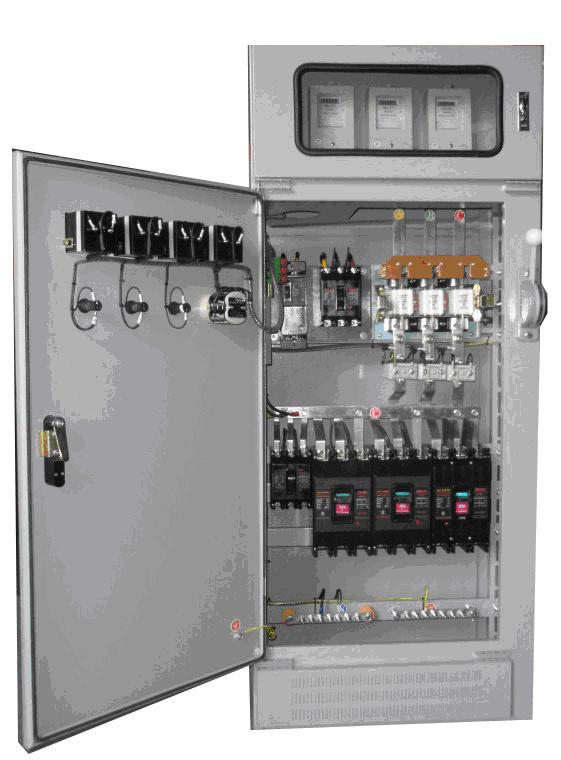

动力配电箱



产品特点
1.  该款动力配电箱适用于工矿企业，作动力、照明配电用，具有安装灵活、操作简单、维护方便等特点。交流频率50Hz，电压500V以下三相三线、三相四线电力系统；
2.  该产品系户内装置，用钢板折弯焊接而成，单扇左用门，刀开关操作手柄在箱前右柱上部，门上装有测量仪表，操作和号电器。打开门后，全部电器敞露，便于检修维护。进出采用电缆接线操作，安全可靠；
3.  产品适用于发电厂、变电站、石油、化工、冶金、机械等厂矿企业和高层建筑的低压配电系统，作为动力、配电、电动机、控制中心等电能转换、分配与控制。如：双电源配电控制；软起动控制；功率自动补偿控制；发电机并车控制；电磁式直流配电控制；自藕降压起动控制以及各类楼层风机控制等；
4.  骨架采用冷轧型钢和冷轧钢板加工成结构件，用螺栓组装而成；
5.  结构件的表面处理采用度锌或静电喷涂，防腐蚀力强；
6.  柜体的门板及侧、后封板均为可拆式，安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通风性好；
7.  柜顶部可加装顶母排；
8.  进出线方式分类：上进上出、上进下出、下进上出、下进下出。
使用条件
1.  周围环境温度不高于40℃，并在24h内其平均温度不高于+35℃，最低环境温度不低于-5℃；
2.  相对湿度在最高温度为+40℃时不超过50%，在较低温度时，允许有较高的相对湿度（例：+20℃为90%）；
3.  海拔高度不超过2000m；
4.  允许在-25℃～+50℃温度条件下运输和储存，并允许在24h内温度不超过+70℃；
5.  污染等级3。
技术参数
额定电压：400V
额定绝缘电压：690V
额定电流：≤630A
短时耐受电流：30KA
